OBDSTAR MT203 CANドライバー/ゲートウェイシミュレーター

OBDSTAR MT203 CAN ドライバー/ゲートウェイ シミュレーターは、自動車電子機器のメンテナンスと修理用に設計されたツールで、2 年間の無料アップデートが付いています。 CAN ドライバーとゲートウェイ シミュレーション機能を提供し、複数の車両をサポートし、コンパクトなデバイスなので、自動車エレクトロニクスのメンテナンス エンジニアにとって優れた助けとなります。

OBDSTAR MT203 CAN ドライバー/ゲートウェイ シミュレーターのサポート CAN ドライバーおよびゲートウェイ シミュレーション

OBDSTAR MT203 CAN ドライバー/ゲートウェイ シミュレーターは、自動車電子機器のメンテナンスと修理用に設計されたツールで、2 年間の無料アップデートが付いています。 CAN ドライバーとゲートウェイ シミュレーション機能を提供し、複数の車両をサポートし、コンパクトなデバイスなので、自動車エレクトロニクスのメンテナンス エンジニアにとって優れた助けとなります。

OBDSTAR MT203の特徴:

1. STM32H723 高性能 MCU を使用し、高速な動作速度;
2.標準CAN、低速(フォールトトレラントCAN)、CANFDプロトコルをサポート:
3. 自動スキャン、手動ボーレート選択、カスタム入力ボーレート操作、さまざまな種類のゲートウェイをシミュレートするレートおよびその他のモード。
4.統合設計、120Ω抵抗スイッチが付属しており、操作が簡単です。
5.シンプルで直感的なメニューにより、デバイスをすぐに使いこなすことができます。
6. ミニ USB アップグレード ケーブルを PC に直接接続して、ワンキー アップグレードを実現

該当するメンテナンス シナリオ:

自動車電子 ECU 修理 (BENCH によるエアバッグ、ダッシュ、BCM およびその他のモジュールのシミュレーション ゲートウェイ診断テスト)
自動車電子 ECU 修理 (ダッシュ、オーディオ、ギアレバー、AC パネルおよびその他のモジュール CAN ドライブテスト by BEHCH)
E-Car コンポーネントの修理 (コンプレッサー、DCDC、車載充電器、その他のモジュールのシミュレーション ゲートウェイ診断テスト (BENCH による))

以下のモデルのダッシュ、オーディオ、ギア レバー、AC パネル、およびその他のテスト機能をサポートします。

アウディ用、フォード用、ポルシェ用、ベンツ用、ジャガー用、ロールスロイス用、ランボルギーニ用、フォルクスワーゲン用、ダッジ用、ランドローバー用、VO-LVO用。

OBDSTAR MT203 がサポートするプロトコルの種類/機能:

1. ゲートウェイがサポートするプロトコル

標準CAN/標準CAN
500K/250K 500K/125K
カスタムボーレート

標準CAN/トレラントCAN
500K/83.3K
500K/100K
500K/125K
125K/125K
カスタムボーレート

標準CAN/CAN FD
500K/5M
500K/2M
カスタムボーレート

2. CANドライバーのサポート機能

アウディ、ベンツ、ダッジ、フォード、ジャガー、ランボルギーニ、ランドローバー、ポルシェ、ロールスロイス、フォルクスワーゲン、VO-LVOなどのブランドのダッシュ、オーディオ、ギアレバー、ACパネルおよびその他のテスト機能をサポートします。

機能表示：（OBDSTAR APPより）

メインページ:



ギアレバーのピン配置:



ダッシュピン配置:



無線ピン配置:



OBDSTAR MT203 FAQ:

質問:デバイスはアップグレードできますか?
答え:はい、公式 Web サイト「Service-Download-One Click Upgrade Tool」からソフトウェアをダウンロードし、デバイスを USB でコンピュータに接続してアップグレードできます。

質問: 自動スキャンが失敗するのはなぜですか?
答え:自動スキャンが成功するかどうかは、次のようなさまざまな要因によって決まります。

1. まず、診断機器と ECU が正しく接続されていること、および自動スキャンが実行される前に ECU の電源が入っていることを確認してください。
2. ECU の電源を一定期間 (数秒または数分) オンにしても通信できず、休止状態モードに入る可能性があり、通信できないため、電源を再オンする必要があります。
3. ECU の一部は CAN 信号の送信を主導しません。この時点では、デバイスを手動で設定する必要があります。
4. CANFD は現在自動スキャンをサポートしていません。手動で設定してください。

質問:CANドライバーの配線図はどこで確認できますか?

答え:OBDSTAR APP は、Apple Store および Google Play ストアからダウンロードできます。 APPにはダッシュ、オーディオ、ギアレバーなどの配線図があります。

質問: 120Ωの抵抗は何をするのでしょうか?
答え:ECU 自体に 120Ω 抵抗が付属していない場合、CAN ラインが適切に通信できるように、ユニットの抵抗スイッチを ON に切り替える必要があります。

質問:Flexray プロトコルはサポートされていますか?
答え:サポートされていません。

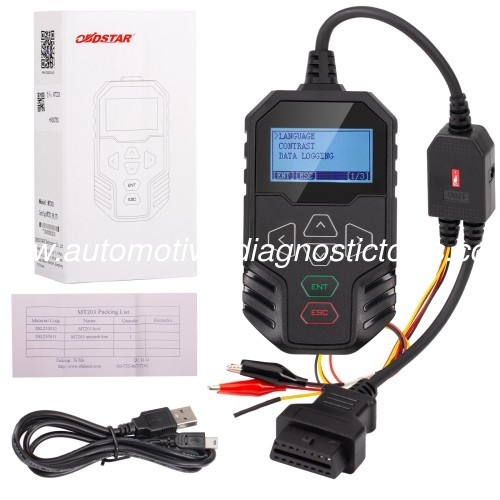

パッケージ内容:

1 個の x OBDSTAR MT203 メインユニット
1本のミニUSBアップグレードケーブル
